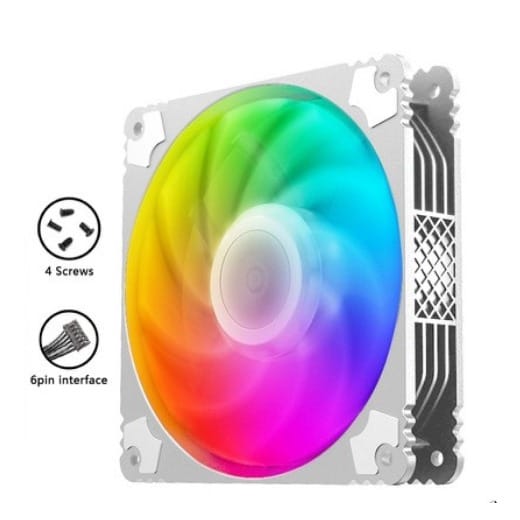

Quạt tản nhiệt Led RGB A1 White 6 pin

Quạt tản nhiệt Led RGB A1 White 6 pin (120mm)

Quạt tản nhiệt A1 White là quạt case cỡ 120mm vỏ trắng, khung vuông viền dày và đèn LED RGB đặt ở tâm quạt tán sáng ra cánh. Bản 6 pin này dùng cùng hub điều khiển với các dòng quạt Coolmoon/VSP, phù hợp cho người dựng dàn máy tông sáng hoặc muốn thay bộ quạt cũ không đèn của case.

Đèn đặt ở tâm quạt, cả mặt cánh sáng lên

Khác với các mẫu có vòng LED chạy quanh khung, A1 đặt cụm LED ngay giữa trục quạt. Ánh sáng đi ra từ tâm rồi tán dọc theo cánh quạt, nên khi quạt quay bạn thấy cả mặt đĩa cánh sáng đều chứ không thấy một đường viền sáng. Trên vỏ trắng, cánh quạt trắng đóng vai trò như tấm khuếch tán: màu đèn loang ra toàn bộ mặt quạt, cho ánh sáng mềm và ít chói. Kiểu hiệu ứng này dễ nhìn lâu, phù hợp máy đặt trên bàn học, bàn làm việc trong phòng nhỏ.

Khung vuông viền dày, phù hợp case nhỏ và case mATX trắng

A1 dùng khung vuông kín, viền dày ở bốn cạnh. Kiểu khung này có hai cái lợi thực dụng: phần viền che bớt khe hở giữa quạt và tôn case nên gió ít bị lọt ngược, và bốn góc dày giúp quạt đứng vững, ít rung khi bắt vít vào tôn mỏng của case phổ thông. Với những case mATX cỡ nhỏ tông trắng — loại chỉ khoét được hai chỗ mặt trước và một chỗ mặt sau — quạt vỏ trắng viền dày lấp đầy khung nhìn và làm mặt trước case trông liền khối hơn.

Ghép đồng bộ với dàn máy tông trắng và pastel

Nếu dàn máy của bạn đã có case trắng, tản CPU trắng hoặc RAM tản trắng, quạt vỏ trắng giữ được tính liền mạch cả khi máy tắt. Đây là điểm mà quạt vỏ đen không làm được: khi không cấp điện, ba ô quạt đen trên mặt trước case trắng sẽ tạo ra ba khối tối rất rõ. Với dàn máy tông pastel (hồng, xanh mint, tím nhạt), nền trắng còn giúp màu đèn ra đúng sắc hơn, vì không bị nền tối hút bớt ánh sáng.

Đầu 6 pin: cần hub điều khiển, không cắm được vào main

Điểm này khiến khá nhiều khách mua rồi mới phát hiện, nên nói rõ trước. Quạt chỉ có một đầu 6 pin mang cả điện và tín hiệu đèn. Bo mạch chủ không có cổng 6 pin, vì vậy quạt không cắm trực tiếp vào main dưới bất kỳ hình thức nào. Để quạt chạy, bạn cần hub điều khiển 6 pin — loại thông dụng ở Việt Nam là hub Coolmoon/VSP, có 6–10 cổng 6 pin, lấy điện từ đầu SATA hoặc molex của bộ nguồn và đi kèm remote chọn màu. Tawin có bán bộ hub này với mã 49518. Nếu bạn định lắp 3–4 quạt cho case, hãy đặt hub cùng lúc để đủ cổng ngay từ đầu.

Lưu ý an toàn: hai chuẩn điện của LED không thay thế cho nhau

Quạt LED dùng một trong hai chuẩn: 4 pin 12V (RGB, cả quạt đổi cùng một màu) hoặc 3 pin 5V (ARGB, từng bóng đổi riêng). Đầu cắm của hai chuẩn này lọt vừa vào nhau nhưng điện áp khác nhau, nên cắm chéo là cháy LED, thường ngay lần bật máy đầu tiên. Mẫu quạt 6 pin không cắm vào main nên ít gặp lỗi này, với điều kiện bạn giữ đúng nguyên tắc: chỉ nối vào hub 6 pin đúng loại, không dùng đầu chuyển, không nối tay sang chuẩn khác. Trường hợp hub có sợi đồng bộ 3 pin 5V để nối lên main, chỉ cắm sợi đó khi bo mạch chủ thật sự có header ARGB 5V ba chân. Chưa chắc thì gọi 0839 211 242.

Thông số kỹ thuật quạt tản nhiệt A1 White (A1 6 pin)

Bố trí quạt hút và quạt thổi trong case

Quạt case chỉ phát huy tác dụng khi bố trí đúng chiều. Nguyên tắc chung rất dễ nhớ: lấy khí mát vào ở mặt trước và mặt dưới, đẩy khí nóng ra ở mặt sau và mặt nóc, vì khí nóng tự nhiên đi lên. Một dàn máy có luồng gió đi thông từ trước ra sau sẽ mát hơn dàn máy có nhiều quạt nhưng thổi ngược nhau.

• Mặt trước: quạt hút, thổi khí từ ngoài vào trong, đưa khí mát tới card đồ họa và ổ cứng.
• Mặt sau (cạnh chỗ khoét I/O): quạt thổi, đẩy khí nóng từ khu vực CPU ra ngoài.
• Mặt nóc: quạt thổi ra, vì đây là nơi khí nóng dồn lên.
• Mặt hông hoặc mặt dưới: nếu case có chỗ, đặt quạt hút để cấp thêm khí mát cho card đồ họa.

Nên để số quạt hút và số quạt thổi gần bằng nhau, hoặc hút nhiều hơn thổi một chút. Khi hút nhiều hơn, bên trong case có áp suất dương nhẹ, bụi bị đẩy ra qua các khe thay vì bị hút vào — case sạch lâu hơn. Nếu thổi nhiều hơn hút, case bị áp suất âm và sẽ hút bụi vào từ mọi khe hở không có lưới lọc.

Xác định mặt hút và mặt thổi của quạt

Mỗi quạt chỉ thổi theo một chiều, nên phải xác định chiều trước khi siết vít. Bốn cách nhận biết nhanh:

• Mặt có nan đỡ trục: mặt nào thấy bốn (hoặc ba) thanh nhựa chạy vào giữa để giữ trục motor thì đó là mặt gió ra. Mặt còn lại, nhìn thẳng vào cánh quạt, là mặt gió vào.
• Nhìn tem dán: tem thông số của quạt gần như luôn nằm ở mặt gió ra.
• Nhìn hướng cong cánh: phần lõm của cánh quạt hướng về phía gió đi ra.
• Dấu mũi nhọn trên khung: một số mẫu dập mũi nhỏ ở cạnh khung chỉ chiều gió.

Với quạt LED, còn một yếu tố nữa cần cân nhắc: vòng sáng thường nằm về một phía của khung. Khi lắp ở mặt trước case, nhiều người muốn vòng sáng hướng vào trong để nhìn qua nắp hông kính, trong khi chiều gió vẫn phải hướng vào trong — hai yêu cầu này thường trùng nhau nên không xung đột. Khi lắp ở mặt nóc thì cần thử đặt thử rồi mới bắt vít, vì chiều gió phải hướng ra ngoài. Bắt sai chiều, tháo ra lắp lại mất khá nhiều thời gian nếu case đã đi dây gọn.

Hub 6 pin hoạt động thế nào và cấp nguồn ra sao?

Hub 6 pin là một bảng mạch nhỏ làm hai việc cùng lúc: chia điện 12V cho motor quạt và phát tín hiệu màu cho LED. Vì gộp cả hai vào một sợi dây nên đầu cắm mới có 6 chân, và vì bo mạch chủ không có cổng kiểu này nên quạt buộc phải đi qua hub.

• Đầu vào điện: hub lấy điện trực tiếp từ bộ nguồn máy tính qua đầu SATA hoặc molex 4 pin. Không lấy điện từ main, nên không phụ thuộc bo mạch chủ đời nào.
• Các cổng ra: mỗi cổng 6 pin nối tới một quạt. Cắm được bao nhiêu quạt là tuỳ số cổng, thường 6–10 cổng.
• Điều khiển: bằng nút trên hub hoặc bằng remote không dây. Chọn được màu tĩnh, chuyển màu, nhấp nháy theo nhịp và độ sáng.
• Dây đồng bộ (tuỳ hub): một số hub có thêm sợi 3 pin 5V ARGB để đồng bộ với main. Chỉ cắm sợi này khi main thật sự có header ARGB 5V ba chân — cắm vào header 12V bốn chân sẽ làm cháy mạch.

Khi lắp, nên bật thử toàn bộ dàn quạt trước lúc bó dây và đóng nắp hông. Một quạt không sáng hoặc không quay thường do đầu 6 pin chưa vào hết khớp, hoặc do cổng trên hub bị lệch chân.

Chọn số quạt theo kích thước case

Case càng lớn, thể tích khí cần thay càng nhiều, nên số quạt cũng tăng theo. Bảng gợi ý nhanh:

• Case mini ITX / case bán sẵn cỡ nhỏ: 2 quạt là hợp lý — một hút trước, một thổi sau.
• Case mATX: 3 quạt — hai hút trước, một thổi sau.
• Case mid tower ATX: 4–6 quạt — ba hút trước, một thổi sau, một hoặc hai nóc thổi ra.
• Case full tower hoặc case có khoang hông: 6–9 quạt, lúc này nên tính cả công suất bộ nguồn và số cổng của bộ điều khiển đèn.

Ngoài số lượng, hãy để ý chỗ khoét của case có đúng cỡ 120mm không: nhiều case cũ chỉ khoét 80mm hoặc 92mm ở mặt sau nên quạt 120mm sẽ không vào được. Cách kiểm tra là đo khoảng cách giữa hai lỗ vít chéo nhau trên khung case, hoặc mang case tới 100 Ngô Quyền, P. An Xuyên, TP. Cà Mau để nhân viên đo và tư vấn trực tiếp.

Giảm rung và tiếng ồn khi lắp quạt

Quạt case kêu phần lớn do cách lắp, không phải do quạt. Vài việc nhỏ giúp dàn máy chạy êm hơn rõ rệt:

• Siết vít vừa tay. Siết quá chặt làm khung quạt bị bóp méo, cánh chạm khung và phát ra tiếng rít. Siết bốn góc đều nhau, tới khi quạt không lung lay là dừng.
• Dùng miếng đệm cao su ở bốn góc nếu case rung nhiều. Đệm cách rung giữa khung quạt và tôn case giúp giảm tiếng cộng hưởng.
• Gom dây gọn. Dây lọt vào khe quạt là nguyên nhân phổ biến nhất của tiếng lạch cạch. Bó dây bằng dây rút, kéo về phía sau khay main.
• Kê máy trên mặt phẳng cứng, không đặt trực tiếp lên thảm hoặc sàn gỗ mỏng — mặt mềm làm case rung và ồn hơn.
• Kiểm tra lưới lọc. Lưới bịt bụi làm quạt hút phải kéo khí qua khe hẹp, sinh tiếng gió rít.
• Bụi trên cánh làm cánh mất cân bằng và rung. Vệ sinh định kỳ là cách đơn giản nhất để quạt êm lại.

Quạt A1 White phù hợp với ai?

• Người dựng dàn máy tông trắng, tông pastel muốn ánh đèn loang mềm thay vì vòng sáng viền rõ
• Người dùng case mATX cỡ nhỏ, cần quạt 120mm viền dày lấp kín khung nhìn mặt trước
• Người đã có hub Coolmoon/VSP và muốn thêm quạt giá dễ chịu để lấp đủ chỗ khoét của case
• Người thay bộ quạt kèm case (loại không đèn) cho máy học tập, máy văn phòng

Mua quạt A1 White tại Tawin Cà Mau

• Hàng chính hãng, xuất hóa đơn VAT khi khách có yêu cầu
• Bảo hành theo chính sách của hãng tại Tawin
• Kiểm tra, lắp ráp miễn phí tại 100 Ngô Quyền, P. An Xuyên, TP. Cà Mau — nhân viên bắt quạt, đi dây và đấu hub gọn gàng cho khách mua tại cửa hàng
• Giao miễn phí nội thành Cà Mau, gửi hàng toàn quốc. Khách mua kèm dàn máy hoặc đơn hàng từ 3 triệu có thể chọn trả góp qua Home Credit, HD SAISON
• Tư vấn chọn cấu hình và chọn số lượng quạt theo đúng case đang dùng: gọi 0949 211 242, phần đấu nối gọi 0839 211 242
• Giờ mở cửa: Thứ 2–Thứ 6 từ 7:30 đến 17:00, Thứ 7 và Chủ nhật từ 8:00 đến 17:00

Câu hỏi thường gặp về quạt A1 White

Quạt A1 White cắm vào bo mạch chủ được không?

Không. Đầu cắm là 6 pin, bo mạch chủ không có cổng này. Quạt chỉ chạy khi cắm vào hub 6 pin Coolmoon/VSP. Chưa có hub thì nên đặt kèm bộ hub mã 49518.

Đèn A1 khác đèn các mẫu vòng halo ở chỗ nào?

A1 có LED ở tâm quạt nên sáng cả mặt cánh, ánh sáng mềm và loang. Các mẫu halo có vòng LED quanh khung nên cho đường sáng viền rõ, tương phản mạnh hơn. Chọn theo kiểu hiệu ứng bạn thích, cả hai đều cắm cùng loại hub 6 pin.

Lắp A1 White chung dàn với quạt halo trắng được không?

Được, miễn là quạt kia cũng dùng đầu 6 pin và cùng cắm vào một hub. Màu sẽ đổi đồng thời theo remote, nhưng kiểu sáng của hai loại khác nhau nên nhìn sẽ không đều tuyệt đối. Muốn đồng nhất thì nên dùng cùng một mẫu cho cả case.

Case của tôi khoét lỗ 80mm thì có lắp được không?

Không. A1 là quạt 120mm, cần lỗ vít 120mm. Case cũ chỉ khoét 80mm hoặc 92mm ở mặt sau thì phải chọn quạt đúng cỡ. Bạn có thể mang case tới 100 Ngô Quyền, P. An Xuyên, TP. Cà Mau để nhân viên đo giúp.

Mua lẻ từng cái có bị lệch màu vỏ không?

Có thể lệch nhẹ giữa các lô hàng, nhất là với vỏ trắng. Nếu định lắp 3 cái mặt trước, nên mua đủ 3 cái cùng lúc trong một đơn. Gọi 0949 211 242 để kiểm tra số lượng đang có trong kho.
